분석 장비 RV 오일로터리펌프 유지관리 — 오일·가스발라스트·필터 3단계 점검법
분석 실험실에서 사용하는 Edwards RV 오일로터리펌프(RV3, RV5, RV8, RV12)는 GCMS, LCMS, 회전 증발기, 전자현미경 등 정밀 분석 장비의 백킹 펌프로 광범위하게 활용됩니다. 성능을 유지하려면 세 가지 유지관리 항목을 정기적으로 점검해야 합니다.
오일 상태 점검과 교환

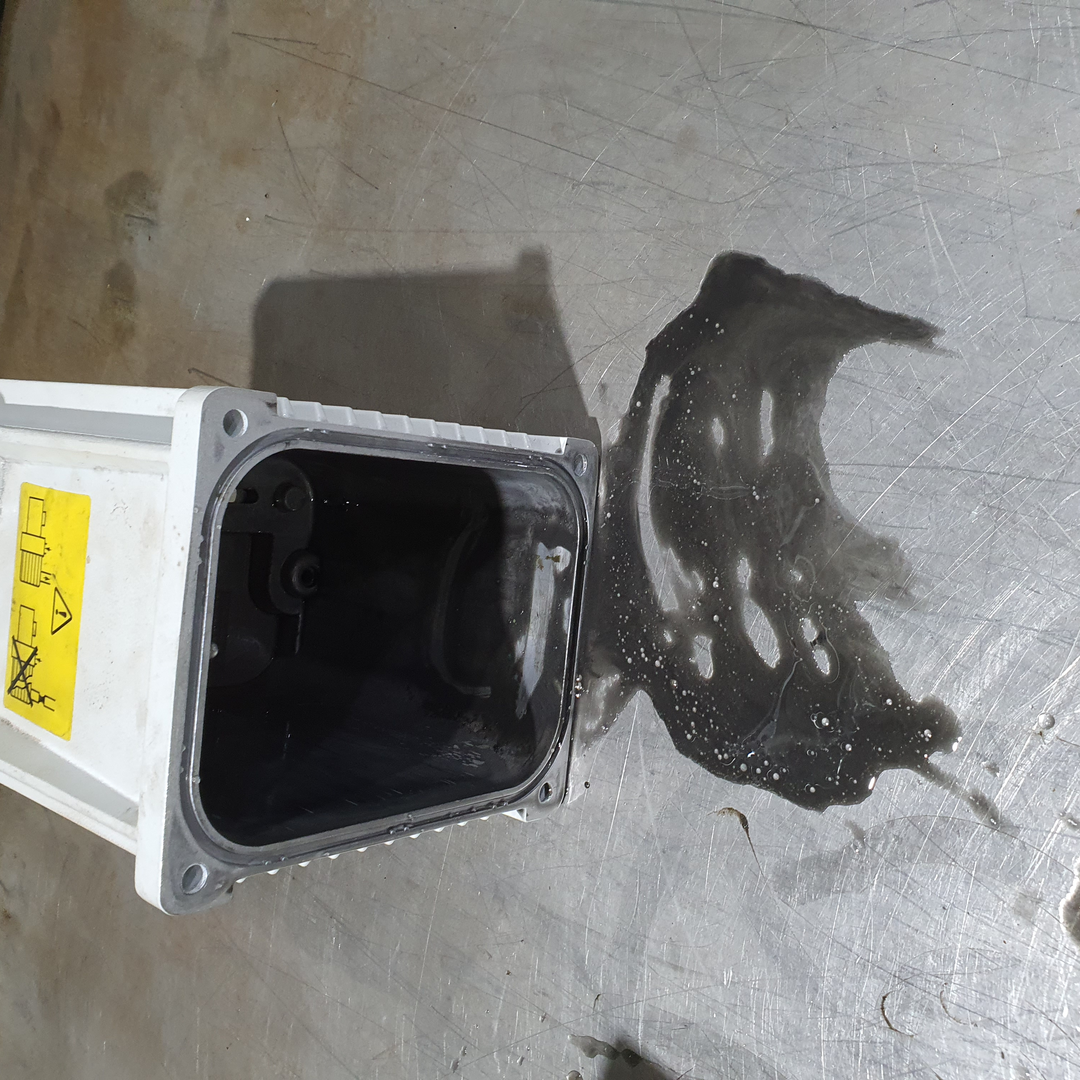

Edwards RV 시리즈는 Ultragrade 19 순정 오일을 사용합니다. 오일 창(사이트 글래스)으로 색상과 레벨을 주기적으로 확인하고, 오일이 검게 탄화되거나 우유빛으로 변하면 즉시 교환이 필요합니다. 오일 용량은 RV3·RV5 각 0.7 L, RV8 0.75 L, RV12 1.0 L입니다.

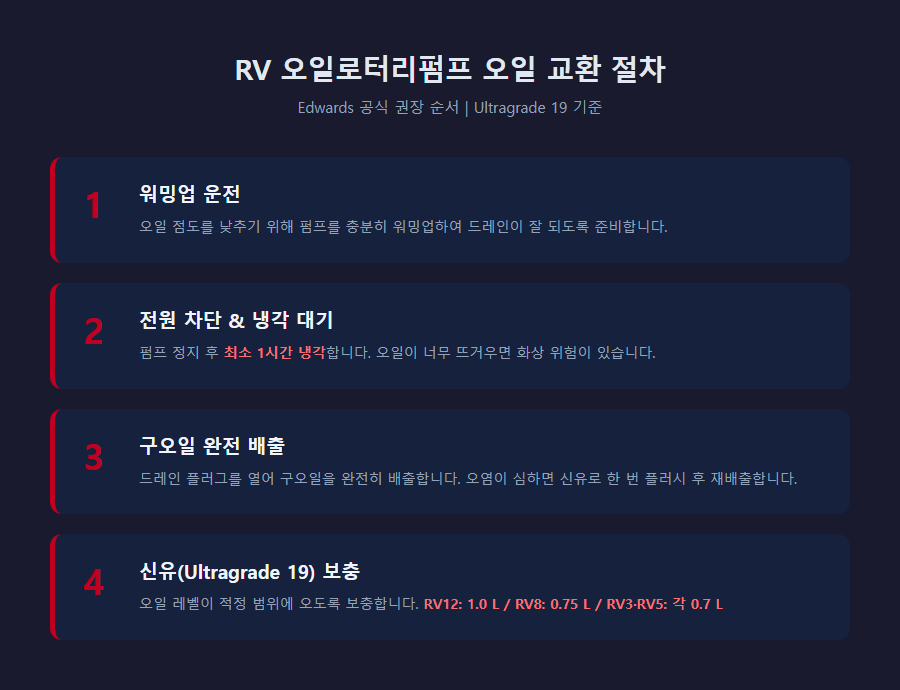

교환 절차는 충분한 워밍업 후 전원 차단 → 1시간 냉각 → 드레인 플러그로 구오일 배출 → 신유 보충 순서로 진행합니다.
가스 발라스트 활용
가스 발라스트는 펌프 내부의 수증기 응축을 방지하는 핵심 기능입니다. 물의 포화 증기압은 20°C에서 약 24 mbar(18 Torr)이므로, 이 압력 이하에서 수분이 오일 속으로 혼입되어 에멀전 오염을 일으킵니다.
수분·증기를 다루는 공정 중에는 가스 발라스트를 항상 열어두고 운전해야 합니다. RV12의 경우 Position II에서 290 g/h 수증기 처리가 가능합니다. 공정 시작 전후 가스 발라스트를 열고 무부하 운전으로 오일 속 응축물을 퍼징하는 것도 권장합니다.

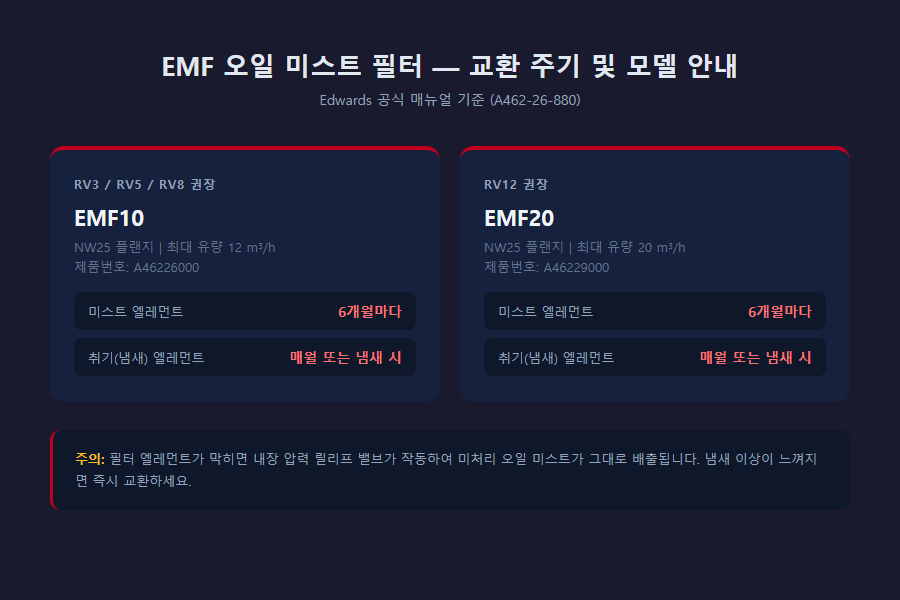

오일 미스트 필터(EMF) 교환
운전 중 발생하는 오일 미스트를 방지하기 위해 배기 포트에 EMF 필터를 장착해야 합니다. RV3·RV5·RV8에는 EMF10, RV12에는 EMF20이 권장 모델입니다.
미스트 필터 엘레먼트는 6개월마다, 취기 엘레먼트는 매월 또는 오일 냄새 발생 시 교환합니다. 필터가 막히면 내장 릴리프 밸브가 작동해 미처리 미스트가 배출되므로 주기적 교환이 중요합니다.
