동결건조 공정에 적합한 진공펌프 선택
동결건조(freeze drying)는 수분을 얼음 상태로 승화시키는 공정 특성상 1차 건조 구간에서 대량 수증기가 발생합니다. 진공펌프 선택 시 이 수분 부하를 어떻게 처리할지가 핵심입니다.

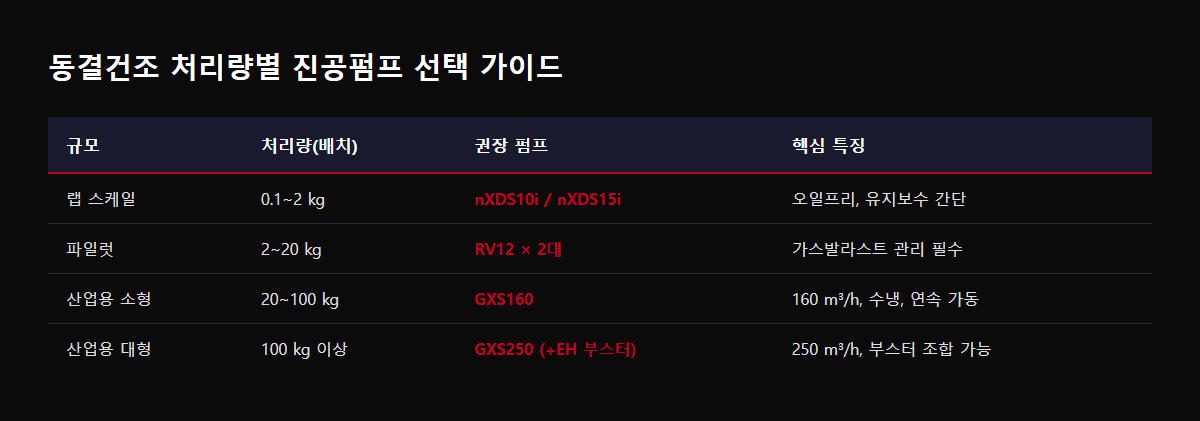

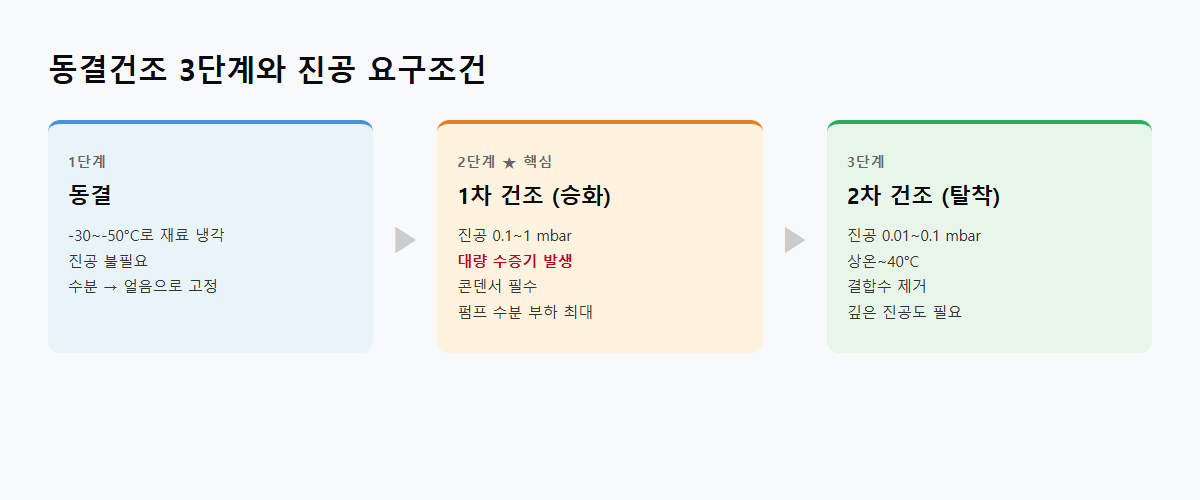

동결건조 공정의 진공 요구조건
동결건조는 세 단계로 나뉩니다. 1차 건조(승화 건조)에서는 처리물 수분의 대부분이 수증기로 발생하며 진공 시스템에 고부하가 걸립니다. 2차 건조(탈착 건조)에서는 0.01~0.1 mbar의 깊은 진공과 상온~40°C 온도가 필요합니다.
대부분의 동결건조기는 펌프 앞단에 콘덴서(cold trap)를 설치해 수증기를 포집합니다. 펌프는 콘덴서 통과 후 잔여 수분만 처리하지만, 이 잔여 수분의 처리 방식이 펌프 수명을 좌우합니다. 콘덴서 용량이 부족하거나 제상 없이 연속 운전하면 잔여 수분이 누적되어 펌프 오일 오염이 빠르게 진행됩니다. 동결건조 시스템 설계 단계에서 콘덴서 용량과 펌프 배기속도를 함께 검토하는 이유입니다.
중형 동결건조기 — E2M80 오일 로터리 2단 펌프
처리량 20~200 kg/배치 수준의 중형 동결건조기에는 E2M80 오일 로터리 2단 펌프가 적합합니다.
E2M80 오일 로터리 펌프
- —배기속도: 74 m³/h (50Hz)
- —도달진공: 3.0×10⁻³ mbar — 2차 건조 구간 커버
- —수증기 처리 용량: 0.3 kg/h (가스발라스트 운전 시)
- —권장 오일: Ultragrade 70 (HC) 또는 Ultragrade 70 AZ (제약 동결건조 권장)
- —AZ 버전은 Azide 계열 화합물 호환, 제약 동결건조 공식 적용처로 명시됨
- —가격 경쟁력 있음. 단, 배치마다 오일 상태 점검과 가스발라스트 관리가 필요합니다.
산업용 대형 동결건조기 — GV80 클로우 메커니즘 펌프
처리량 200 kg/배치 이상, 연속 가동 라인에는 GV80 클로우 메커니즘 펌프(DRYSTAR)가 적합합니다.
GV80 클로우 메커니즘 펌프 (DRYSTAR)
- —오일프리 공정부: 수분 부하에도 오일 오염 없음
- —연속 가동 적합: 24시간 산업 라인에 안정적
- —상세 사양 확인 필요 (배기속도·도달진공 수치는 별도 문의)
오일프리 구조로 수분 부하에도 공정부 오염이 없고, 클로우 메커니즘 방식이어서 장시간 연속 가동에도 안정적입니다. 대규모 제약·식품 동결건조 라인에서 GV80 도입 후 펌프 관련 비정기 유지보수가 줄었다는 사례가 보고되고 있습니다.
콘덴서(Cold Trap) 설치 및 운전 주의사항
동결건조 시스템에서 콘덴서는 펌프 수명과 직결됩니다. 콘덴서가 -50°C 이하로 충분히 냉각된 상태에서 진공 펌프를 가동해야 수증기 부하를 최소화할 수 있습니다. 콘덴서 온도가 불충분한 상태에서 배치를 시작하면 펌프로 유입되는 수증기량이 급격히 증가해 오일 오염 속도가 빨라집니다.
배치 종료 후 콘덴서 제상(defrost) 작업 시에는 반드시 펌프를 먼저 격리(밸브 차단)한 뒤 진행해야 합니다. 제상 중 발생하는 대량 수증기가 펌프로 역류하면 오일이 순식간에 유화됩니다.
오일 로터리 선택 시 수분 관리 핵심 3가지
- 1차 건조 구간 내내 가스발라스트 개방 운전
- 배치 종료 후 가스발라스트 상태로 20~30분 추가 운전 (잔류 수분 배출)
- 100~200시간 운전마다 오일 상태 확인 — 유화(백탁) 발견 즉시 교환
오일 교환 주기가 100시간 미만으로 단축됐거나, 배치 후 오일 색이 뿌옇게 변한다면 콘덴서 성능 저하 또는 가스발라스트 미사용이 원인인 경우가 대부분입니다. 펌프 교체 전에 운전 조건부터 점검하는 것을 권장합니다.
E2M80 vs GV80 선택 기준 요약
| 항목 | E2M80 (오일 로터리) | GV80 (클로우 드라이) |
|------|-------------------|-------------------|
| 처리량 | 20~200 kg/배치 | 200 kg/배치 이상 |
| 도달진공 | 3.0×10⁻³ mbar | 별도 문의 |
| 수분 처리 | 가스발라스트 필수 | 오일프리 구조 |
| 유지보수 | 오일 교환 주기 관리 | 공정부 오염 없음 |
| 연속 가동 | 배치 간 관리 필요 | 24시간 라인 적합 |
처음 동결건조 라인을 구성하거나 기존 펌프 교체를 검토 중이라면, 동결건조기 모델과 배치 조건을 가지고 문의하시면 적합한 펌프 모델을 바로 안내드립니다.
예산 범위와 배치 주기, 현재 오일 교환 빈도를 함께 알려주시면 더 구체적인 검토가 가능합니다. 단순히 펌프 모델만 교체하는 것인지, 콘덴서 포함 전체 진공 시스템을 재구성하는 것인지에 따라 권장 구성이 달라지므로, 현재 설비 구성도 함께 공유해 주시면 도움이 됩니다.
